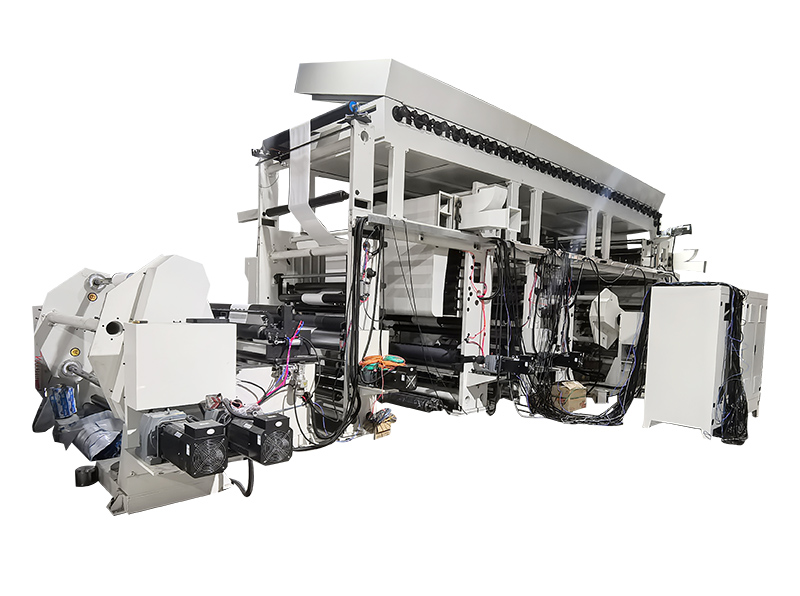

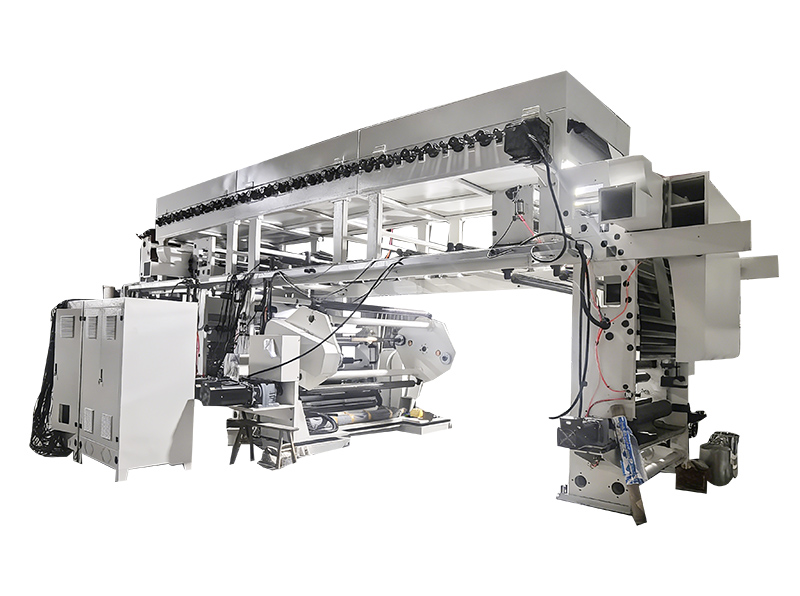

TB-1700型多功能雙面涂布機技術附件

1、簡介：本機主要適用于卷筒類基材的涂布復合生產，以生產PET,PVC等裝飾材料產品為主

2、主要原材料：\\\\\\\\pvc\\\\\\\\opp\\\\\\\\pe\\\\\\\\pet等

3、膠水：溶劑型膠、水溶型膠    涂布方式：封閉式網紋涂

規格與性能

1、有效涂布寬度：1600

2、輥面寬度：1700

3、機械速度：120/min(5~ 80 m/min生產速度，視不同工藝而定)

4、放卷直徑：≤φ1100mm

5、收卷直徑：≤φ800mm

6、加熱方式：外置式電加熱,離心風機熱風循環

7、溫度控制：50~220℃±3℃

8、卷取邊緣整齊：±2.0mm

9、 裝機總功率：  約320kw(其中電加熱功率約24kwx5=250kw，實際使用功率約50%)

11、設備外型尺寸：     (長x寬x高)13500x5000x4600mm

 主要配備

1、放卷機組1臺（雙工位翻轉）

2、涂布機組2臺（封閉式刮刀循環）

3、烘干箱3組  （烘干箱3米，共3個溫區）

4、牽引機組2臺（擺臂控制）

5、收卷機組1臺（雙工位翻轉）

6、機架及過渡部分1組

7、電控制系統1組

 放卷機組（共兩組）

1、型式： 雙工位不停機翻轉配備自動裁切接料

2、有效放卷寬度： 1600mm

3、有效放卷直徑：   φ1100mm

4、放卷軸：   3"(φ76mm)+6"(φ152mm)氣脹軸2件（帶刻度尺）

5、放卷張力控制：  異步伺服電機傳動PLC觸摸屏實現錐度張力控制

6、機架： 鋼板及型鋼焊件

7、糾偏：        整體機架設置epc超聲波伺服糾偏系統(重慶恩睿斯)，糾偏范圍±65mm

8、控制箱：配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節等

涂布機組

1、涂布形式：       封閉式陶瓷網線刮刀涂布

2、有效涂布寬度： 1600mm

3、網線輥涂布（選配）    a： 網線輥： 直徑φ200mm，輥面1700mm，陶瓷輥超精磨加工；網線數150+100目,精密電雕加工；設置自動勻膠功能（停機網輥自轉，防止膠水干結）

 b：壓輥：橡膠壓輥φ180mm，氣動電磁換向閥控制調節，壓力可調

c：刮膠刀片： 原裝進口刮墨刀片,氣動控制壓合力，主動串動功能；微型齒輪減速電機傳動

d：膠槽：不銹鋼材質，可手動升降調節，配備氣動隔膜泵自動供膠裝置

e：網線輥為分體輥軸套裝式安裝，兩端軸承為日本進口件

f：橡膠壓輥為輥軸組裝式

4、控制箱：    配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度     調節以及涂布所需氣動按鈕

1、型式： 立柱拱橋式，單側開門，單側操作平臺 烘干機構

2、長度： 烘箱：9米，3米一個溫區，共3個溫區；

3、溫度： 50~220℃±3℃，外置式電熱交換器加熱，離心風機熱風循環，固態調壓器（可控硅模塊）自動比例控溫，共3組。

4、保溫： 填充玻璃纖維厚度60mm

5、導輥： 硬質鋁合金導輥，表面茶色硬化處理，每溫區8條；主動同步，交流變頻控制；變頻器為匯川品牌，5.5kw減速電機(安徽丹馬異步伺服電機)；同步帶傳動

6、烘箱： 烘箱內熱風箱采用不銹鋼板

7、熱風循環：  烘箱3臺5.5kw離心風機熱風循環，循環風管采用不銹鋼板

8、排風：   1臺5.5kw離心風機排風(建議安裝在室外)

9、糾偏： 烘箱出口配有epc超聲波伺服糾偏系統(重慶恩睿斯)，糾偏范圍±65mm

10、報警裝置：第二節烘箱配可燃性氣體檢測報警儀（適用于溶劑型膠水）；報警后程序自動控制，設備降速到1m/min，延時三分鐘后如無法排除故障，則自動停機

1、型式：牽引機構

2、牽引輥：直徑φ264mm，工作面1600mm，表面鍍硬鉻,鏡面拋光處理；

3、壓輥：硅膠壓輥φ160mm，氣動控制調節，壓力可調

4、動力：主動同步，交流變頻控制；變頻器為匯川品牌；5.5kw減速電機（上海）

5、控制箱：配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節以及冷卻牽引所需氣動按鈕

1、形式：雙工位不停機翻轉（配備自動裁切） 收卷機構

2、有效收卷寬度：1600mm

3、有效收卷直徑：φ800mm

4、收卷軸：3"(φ76mm)+6"(φ152mm)氣脹軸2件

5、機架與底座：鋼板、型鋼焊件

6、動力：主動同步，交流變頻控制；變頻器為匯川品牌，11kw異步伺服變頻專用電機（配編碼器）；西門子plc程序控制，設置日本smc電氣比例閥組成閉環張力控制系統

8、控制箱：配有小型控制箱，設有預警及緊急停車按鈕，控制能進行單獨啟動、停止、速度調節

9、配備毛刷式靜電消除器一套

1、型式：采用集中控制，控制臺1組； 電器控制系統

plc及模塊(西門子)--------具備遠程控制能力

人機界面（收卷位置主屏臺灣10”）

本產品的加工定制是是，類型是封閉式刮刀涂，品牌是昌力，型號是TB系列，功率是30~350Kw，涂布寬度是1600（mm），涂布速度是80（m/min），用途是裝飾材料膜類轉移涂布。
